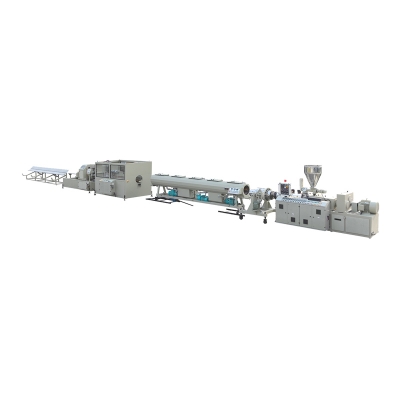

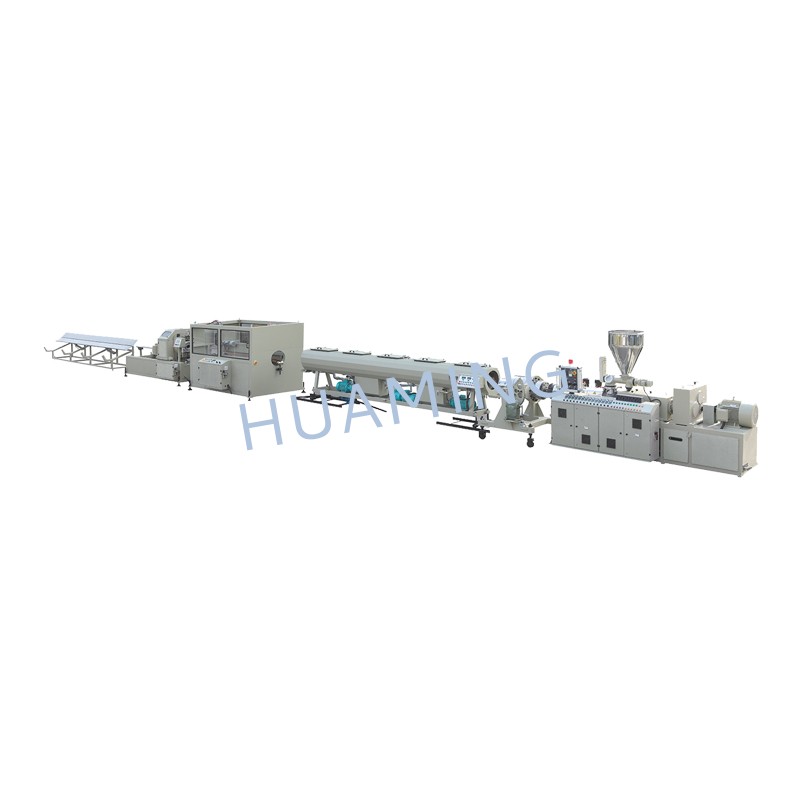

• PVC一出二/一出四管材生產線

    1、用途及適用范圍 該生產線主要用于生產PVC中小型管材,生產的管材主要作冷彎電工套管,電纜護套管等。 2、設備組成和特點 PVC管材生產線的工藝流程 主要生產流程:原料+助劑配制→混合→輸送上料→強制喂料→錐型雙螺桿擠出機→擠出模具→定徑套→噴淋真空定型箱→噴淋或浸浴式冷卻水箱→印字機→履帶牽引機→切割機→管材擴口機→管材堆放架→成品檢測包裝 (1)原料混合:是將PVC穩定劑、增塑劑、抗氧化劑等

    • 主要規格: 16-63mm
    • 優勢或特點: 一模雙出/四出

    1、用途及適用范圍
    該生產線主要用于生產PVC中小型管材,生產的管材主要作冷彎電工套管,電纜護套管等。
    2、設備組成和特點
    PVC管材生產線的工藝流程
    主要生產流程:原料+助劑配制→混合→輸送上料→強制喂料→錐型雙螺桿擠出機→擠出模具→定徑套→噴淋真空定型箱→噴淋或浸浴式冷卻水箱→印字機→履帶牽引機→切割機→管材擴口機→管材堆放架→成品檢測包裝
    (1)原料混合:是將PVC穩定劑、增塑劑、抗氧化劑等其它輔料, 按比例、 工藝先后加入高速混合機內,經物料在混合機中高速運動,產生的強烈自摩擦使物料升溫至設定工藝溫度,然后從高速混合機中排放至冷卻混合機中,使之降溫,防止塑化結塊,冷卻后的原料經上料機或人工加入擠出機中待擠出。
    (2) 擠出機部分:本機裝有定量加料裝置,使擠出量與加料量能夠匹配,確保制品穩定擠出。由于錐形螺桿的特點,加料段具有較大的直徑,對物料的傳熱面積和剪切速度比較大,有利于物料的塑化,計量段螺桿直徑小,減少了傳熱面積和對熔體的剪切速度,使熔體能在較低的溫度下擠出。螺桿在機筒內旋轉時,將PVC混合料塑化后推向機頭,從而達到壓實、熔融、混煉均化;并實現排氣、脫水之目的。加料裝置及螺桿驅動裝置采用變頻調速,可實現同步調速。
    (3) 擠出模頭部分:經壓實、熔融、混煉均化的PVC,有后續物料經螺桿推向模頭,擠出模頭是管材成型的關建部件。不同成分含量的管材在理論上模頭的設計也不同,所以應根據實際產品的應用選擇合適的擠出模頭。
    (4) 真空定型水箱用于管材的定型、冷卻, 真空定型水箱上裝有供定型和冷卻的真空系統和水循環系統,不銹鋼箱體,循環水噴淋冷卻, 真空定型水箱上裝有前后移動裝置和左右、高低調節裝置。
    (5) 牽引機用于連續、自動地將已冷卻變硬的管材從機頭處引出來,本機采用變頻無級調速,支持和擠出機同步調速。牽引機的穩定性直接關系到擠出后管材的壁厚均勻程度,華明機械在這方面擁有豐富的設計和制造經驗,能很好的滿足這個要求。
    (6) 切割機:接受由行程開關或其它定長裝置給出的信號,進行自動切割,并延時翻架,實行流水生產,切割機在切割過程中與管材運行保持同步前進,切割過程由電動和氣動驅動完成,切割機設有吸塵裝置,將切割產生的碎屑及時吸出,并回收。
    (7) 翻料架翻料動作由氣缸通過氣路控制來實現,翻料架設有一個限位裝置,當切割鋸切斷管材后,管材繼續輸送,經延時后,氣缸進入工作,實現翻料動作,達到卸料目的。卸料后經延時數秒自動復位,等待下一循環。


    主要技術參數:

    生產管子規格

    Produced Pipe Specification:

    一出二

    Twin-pipe φ16 -50mm

    一出四

    Quadruple-pipe φ16 -32mm

    生產線速度

    Production Line Speed:

    0.5-10m/min

    0.5-8m/min

    設備裝機功率

    Power

    52kw

    75kw

    主擠出機

    Extruder Model

    SJSZ50/105

    SJSZ65/132

    設備生產線總長

    Total Length of Production Line:

    about 20m

    about 22m


    兩條一出二管材生產線和一出四管材生產線對比:
    1.生產范圍:一出四生產線主要生產市場上較受歡迎、用量較大的φ16-φ32 mm穿線管。而一出二生產線可以生產較大的幾個型號。
    2.裝機總功率:兩生產線在產量相近的情況下裝機功率相近。
    3.生產能力:一出四管材生產線在保持一出二管材線產品質量的前提下,產量、效率提高了60%。
    4.占地面積:兩生產線占地面積基本一樣。
    5.人員配備:兩生產線的基本操作人員均為2人
    6.電力損耗:一出四管材生產線與一出二管材生產線基本一樣。
    7.噪音總量:兩生產線正常起動后,基本無噪音。
    8.該生產線由客戶意見反饋得出的經驗總結:一出四比一出二容易操作,產品質量比一出二更穩定。


    主要技術參數:

    生產管子規格

    Produced Pipe Specification:

    一出二

    Twin-pipe φ16 -50mm

    一出四

    Quadruple-pipe φ16 -32mm

    生產線速度

    Production Line Speed:

    0.5-10m/min

    0.5-8m/min

    設備裝機功率

    Power

    52kw

    75kw

    主擠出機

    Extruder Model

    SJSZ50/105

    SJSZ65/132

    設備生產線總長

    Total Length of Production Line:

    about 20m

    about 22m
